乗場も、ルームも、
シンプルデザイン。建物に
合わせて、カラーも選べます。

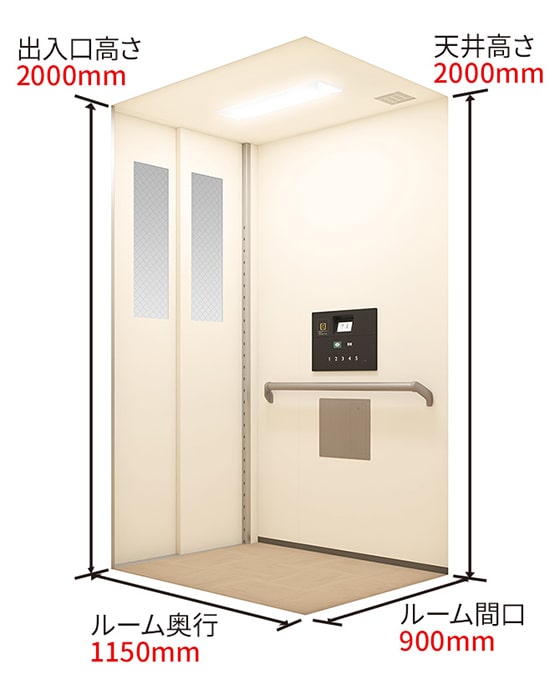

ルーム内イメージ

1150㎜
900㎜

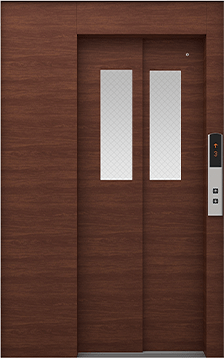

乗場ドア(化粧鋼板)

ルームデザイン
建物の内装に合わせて、カラーをお選びいただけます。
-
- 窓:
- 網入りガラス:防犯窓
- ルームドア・
天井・壁: - 化粧鋼板:R-13 ソリッドベージュ
- 床:
- ビニールタイル:F-23 ライトベージュ
- 操作パネル:
- 樹脂成型:ブラック調
- スイッチボックス:
- ステンレスヘアライン
- 手すり:
- 直線ステンレスタイプ★
-
- 窓:
- 網入りガラス:防犯窓
- ルームドア・
天井・壁: - 化粧鋼板:R-141 ブライトスレート
- 床:
- ビニールタイル:F-19 ダークグレー
- 操作パネル:
- 樹脂成型:ブラック調
- スイッチボックス:
- ステンレスヘアライン
- 手すり:
- 直線ステンレスタイプ★
-
- 窓:
- 網入りガラス:防犯窓
- ルームドア・
天井・壁: - 化粧鋼板:R-121 ミディアムグレイン
- 床:
- ビニールタイル:F-19 ダークグレー
- 操作パネル:
- 樹脂成型:ブラック調
- スイッチボックス:
- ステンレスヘアライン
- 手すり:
- 直線ステンレスタイプ★
- ★は、オプションです。
小規模共同住宅用エレベーターの詳しいデザイン仕様はこちらからご覧ください。
-
製品別デザインバリエーションをご確認いただけます。
-
乗場ドアやルーム内の壁・天井のカラー、床の材質、照明の種類やオプション等、デザインをシミュレーションできます。
操作性
乗場ボタンとインジケーター【クリーン仕様】

表示灯により、かごの位置と運転状態がひと目でわかります。ボタンは、さわってわかりやすい凸文字を採用しました。
操作パネル【クリーン仕様】

どなたでも操作しやすいように側面壁の低い位置に設置しました。文字は大きく識別しやすい書体で、さわってわかりやすい凸文字を採用し、運転状態などがわかる情報表示パネルを装備しました。
ルーム内法

出入口寸法

設置寸法(昇降路内法)
-
鉄骨造、コンクリート造 -
木造
確認申請および建築基準法による床面積計算時のルーム奥行寸法は、踏込部の30mmを除いた1120mmとなります。
主な製品仕様
-
最大昇降行程
13m-
昇降行程とは最下階の床面から最上階の床面までの高さ(エレベーターが移動する距離)です。本製品の最大昇降行程は13mです。
-
最大停止箇所
5ヶ所-
最大5箇所まで停止可能です。
-
はさまりまセンサー
感知高さ1580mm-
134本の近赤外線センサーで、感知高さ床面10mm〜1580mm。小さなお子様が一緒の時でも、閉まりかけた扉が身体に触れずに再び開いて、はさまれを防止します。
-
遠隔監視システム
24時間365日-
お客様のエレベーターとメンテナンス会社を電話回線で結び、緊急時には、エンジニアが迅速に出動・処置します。
※遠隔監視システムをご使用になるには当社推奨のメンテナンス会社との契約が必要です。
-
遮煙乗場ドア
-
特殊な気密加工で、昇降路へ侵入する火災時の煙をシャットアウト。昇降路前に防火設備を併設する必要がなく、設計の自由度がアップします。
-
防犯窓(難燃戸仕様)
-
ルーム内がよく見 通せる防犯窓をドアに採用したことで、使用者の安心感を高め、圧迫感を和らげます。
-
インターホン
-
基準階(通常は最下階)の乗場枠に設置しています。
共同住宅用エレベーターの仕様・装備はこちらからご覧ください。
