Rプラス

  • 3人乗り(250kg)
  • 上昇20m/min 降30m/min
  • クリーン仕様
  • 遮煙ドア対応
小規模共同住宅用エレベーター スイ~とメゾン
Rプラス

省スペース・巻胴式でゆとりの積載量250kg
共同住宅用エレベーターの法規に準拠。

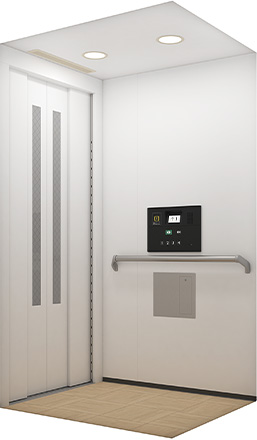

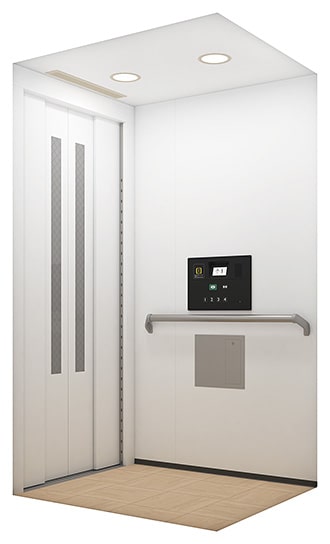

ルーム内イメージ

Rプラス

1150㎜

900㎜

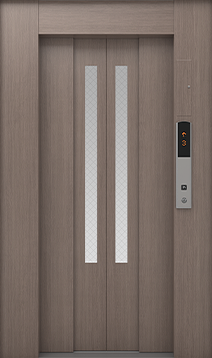

乗場ドア(化粧鋼板)

Rプラス

ルームデザイン

建物の内装に合わせて、カラーをお選びいただけます。

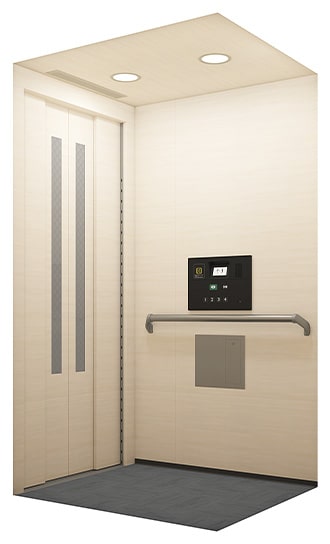

  • ルームデザイン

    イメージを拡大

    窓:
    網入りガラス:大型窓
    ルームドア・
    天井・壁:
    化粧鋼板:MS-135 クリームフェザーュ
    床:
    ビニールタイル:F-19 ダークグレー
    操作パネル:
    樹脂成型:ブラック調
    スイッチボックス:
    ステンレスヘアライン
    手すり:
    直線ステンレスタイプ
  • ルームデザイン

    イメージを拡大

    窓:
    網入りガラス:大型窓
    ルームドア・
    天井・壁:
    化粧鋼板:MS-96 スノーウィロー
    床:
    ビニールタイル:F-23 ライトベージュ
    操作パネル:
    樹脂成型:ブラック調
    スイッチボックス:
    ステンレスヘアライン
    手すり:
    直線ステンレスタイプ

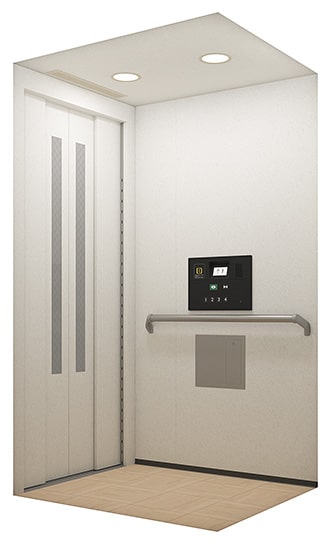

  • ルームデザイン

    イメージを拡大

    窓:
    網入りガラス:大型窓
    ルームドア・
    天井・壁:
    化粧鋼板:MS-138 アイスホワイト
    床:
    ビニールタイル:F-23 ライトベージュ
    操作パネル:
    樹脂成型:ブラック調
    スイッチボックス:
    ステンレスヘアライン
    手すり:
    直線ステンレスタイプ
  • ★は、オプションです。

小規模共同住宅用エレベーターの詳しいデザイン仕様はこちらからご覧ください。

操作性

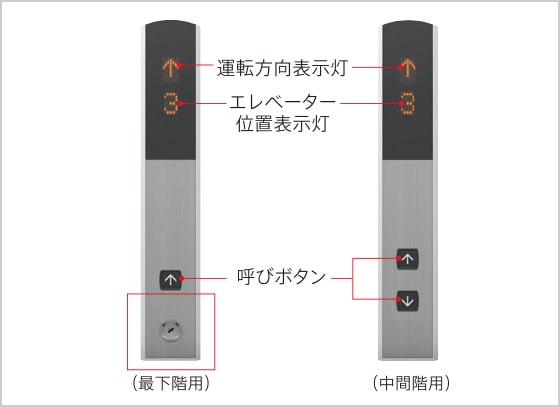

乗場ボタンとインジケーター【クリーン仕様】

乗場ボタンとインジケーター

表示灯により、かごの位置と運転状態がひと目でわかります。ボタンは、さわってわかりやすい凸文字を採用しました。

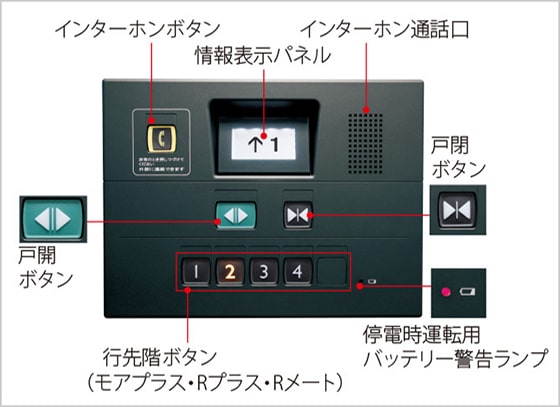

操作パネル【クリーン仕様】

操作パネル

どなたでも操作しやすいように側面壁の低い位置に設置しました。文字は大きく識別しやすい書体で、さわってわかりやすい凸文字を採用し、運転状態などがわかる情報表示パネルを装備しました。

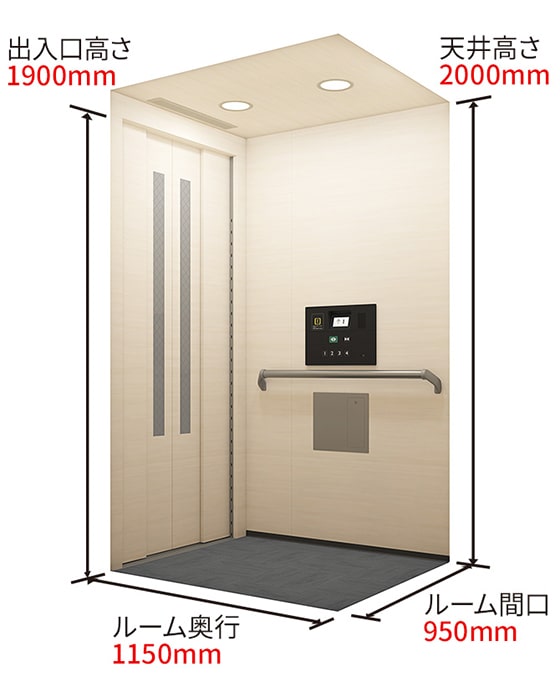

ルーム内法

ルーム内法

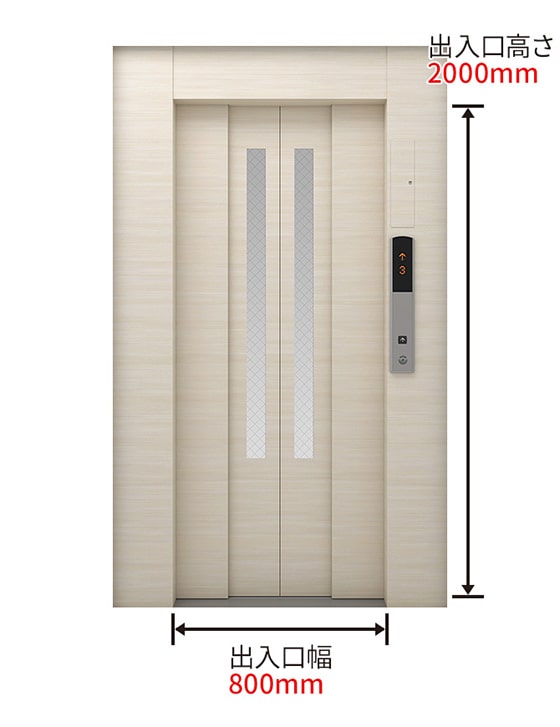

出入口寸法

出入口寸法

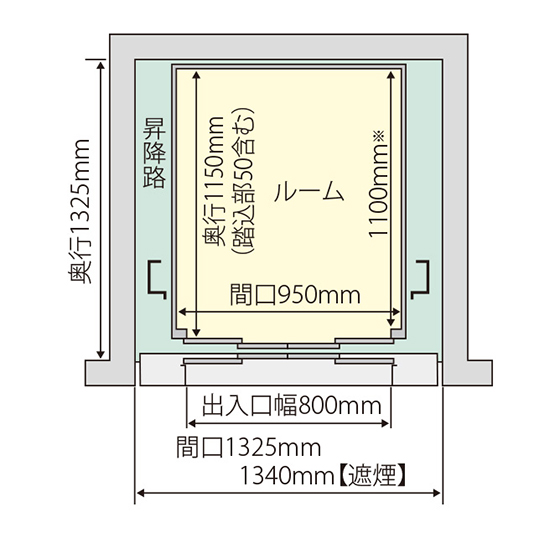

設置寸法(昇降路内法)

設置寸法(昇降路内法)

記載の値は、踏込部(センサー感知部分)を除いた奥 行寸法です。確認申請および建築基準法による床面積 計算時のルーム奥行寸法は、踏込部を除いた値となり ます。

主な製品仕様

  • スマ〜と運転機能スマ〜と運転機能
    業界初 業界最速

    乗車率等によって、上昇速度を最高30m/minの業界最速クラスにスピードアップ。3・4階建てなどでは、特に速さを実感できます。

    ※小規模共同住宅用エレベーターにおいて 2024年3月当社調べ

  • 最大昇降行程  10m最大昇降行程
    10m

    昇降行程とは最下階の床面から最上階の床面までの高さ(エレベーターが移動する距離)です。本製品の最大昇降行程は10mです。

  • 最大停止箇所 4ヶ所最大停止箇所
    4ヶ所

    最大4箇所まで停止可能です。

  • マルチビームセンサー
はさまりまセンサー
    感知高さ1580mm

    134本の近赤外線センサーで、感知高さ床面10mm〜1580mm。小さなお子様が一緒の時でも、閉まりかけた扉が身体に触れずに再び開いて、はさまれを防止します。

    詳しい解説はこちら

  • 遠隔監視システム 24時間365日遠隔監視システム
    24時間365日

    お客様のエレベーターとメンテナンス会社を電話回線で結び、緊急時には、エンジニアが迅速に出動・処置します。

    ※遠隔監視システムをご使用になるには当社推奨のメンテナンス会社との契約が必要です。

    詳しい解説はこちら

  • 遮煙ドア 業界初遮煙乗場ドア

    特殊な気密加工で、昇降路へ侵入する火災時の煙をシャットアウト。昇降路前に防火設備を併設する必要がなく、設計の自由度がアップします。

    詳しい解説はこちら

  • 大型窓(難燃戸仕様)大型窓(難燃戸仕様)

    ルーム内がよく見 通せる防犯窓をドアに採用したことで、使用者の安心感を高め、圧迫感を和らげます。

    詳しい解説はこちら

  • 遠隔監視システム 24時間365日インターホン

    基準階(通常は最下階)の乗場枠に設置しています。

    詳しい解説はこちら


共同住宅用エレベーターの詳しい機能はこちらからご覧ください。

共同住宅用エレベーターの仕様・装備はこちらからご覧ください。
