平面図・取付図

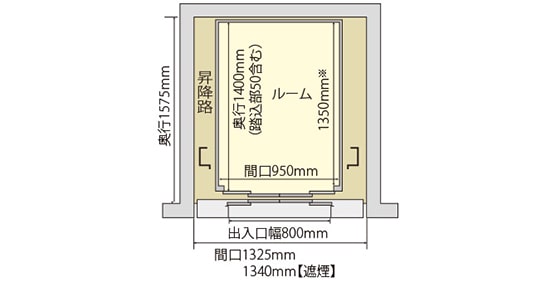

平面図
モアグランデ

- 一方向出入口

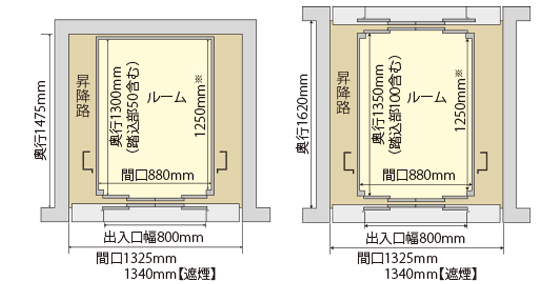

平面図
モアロング

- 一方向出口
- 二方向出口

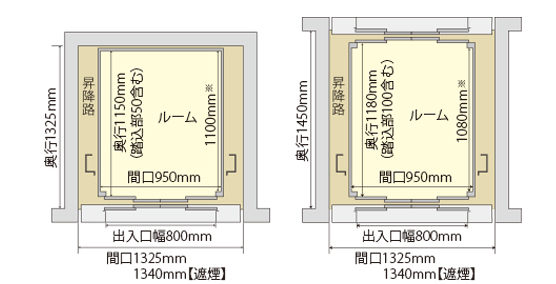

平面図
モアプラス/モアスタンダード

- 一方向出口
- 二方向出口
- ※ 記載の値は、踏込部(センサー感知部分)を除いた奥行寸法です。確認申請および建築基準法による床面積計算時のルーム奥行寸法は、踏込部を除いた値となります。
- ★ 【遮煙】の値は遮煙乗場ドア適用時の寸法を示します。(遮煙乗場ドアの詳細はこちら)
取付図
小規模建物用小型エレベーター全機種

- ★1 二方向出入口の場合、最小750mm。
- ★2 昇降行程とは、最下階床面から最上階床面までの高さ(エレベーターが移動する距離)です。階間が9.3mを超える場合は、非常着床用出入口が必要となります。
- ★3 モアグランデおよび出入口・天井高さ100mmUP(オプション)を採用の場合は2500mmとなります。
