ルーム奥行1400㎜に、出入口高さ・天井高さを100㎜アップ。どなたにも使いやすいゆったり設計。奥行が深いから車いすをご使用の方にも便利です。
ルーム内イメージ
ルーム間口寸法
スタンダードとの比較
車いすイメージ
ルーム後部
ルームデザイン
建物の内装に合わせて、ルームドアカラー、天井カラー、壁面、床などを自由にコーディネートできます。
-

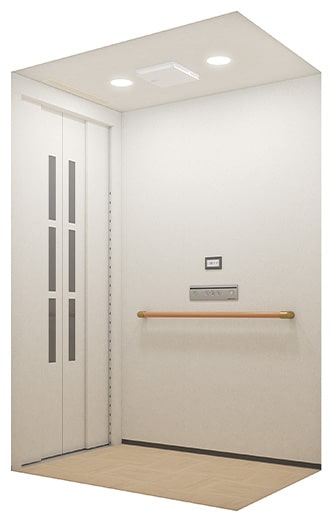

- 窓:
- 樹脂製:3段スリット窓タイプ
- ルームドア:
- 化粧鋼板:MS-96 スノーウィロー
- 天井・壁:
- 化粧鋼板:MS-96 スノーウィロー
- 腰壁:
- 化粧鋼板:MS-93 キャメルウォールナット
- 床:
- ビニールタイル:F-23 ライトベージュ
- 操作パネル:
- 樹脂成型:シルバー調
- 手すり:
- 両側・直線タイプ(ライトオーク調)
-

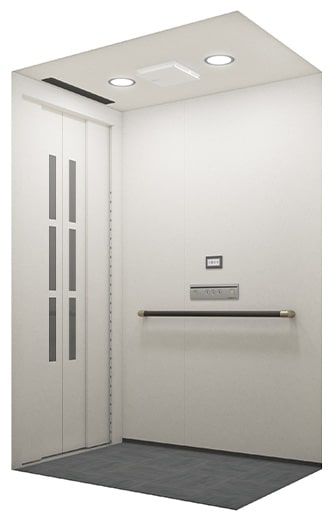

- 窓:
- 樹脂製:樹脂製:3段スリット窓タイプ
- ルームドア:
- 化粧鋼板:MS-96 スノーウィロー
- 天井・壁:
- 化粧鋼板:MS-96 スノーウィロー
- 腰壁:
- 化粧鋼板:MS-93 キャメルウォールナット
- 床:
- ビニールタイル:F-19 ダークグレー
- 操作パネル:
- 樹脂成型:シルバー調
- 手すり:
- 両側・直線タイプ(ブラック調)
- ※ディフューザーは、手すりでお選びいただいた同系色の色となります。
小規模建物用小型エレベーターの詳しいデザイン仕様はこちらからご覧ください。
-
製品別デザインバリエーションをご確認いただけます。
-
乗場ドアやルーム内の壁・天井のカラー、床の材質、照明の種類やオプション等、デザインをシミュレーションできます。

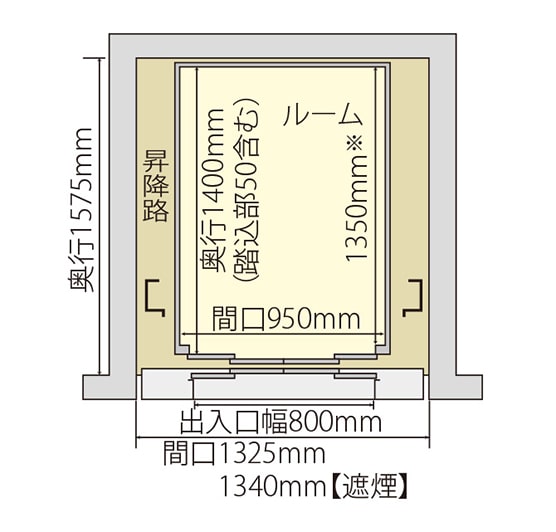

ルーム内法
出入口寸法
設置寸法(昇降路内法)
- ※記載の値は、踏込部(センサー感知部分)を除いた奥行寸法です。確認申請および建築基準法による床面積計算時のルーム奥行寸法は、踏込部を除いた値となります。
ご使用いただける車いす
介護者が同乗しない場合
JIS規格の電動タイプ車いすが単独でご使用可能
全幅700㎜×全長1300㎜以下のサイズの車いすをご使用ください。
介護者が同乗する場合
標準タイプ車いすと介護者がご使用可能
全幅700㎜×全長1120㎜以下のサイズの車いすをご使用ください。
- ※車いすの重量によっては、介護者は同乗できません。
主な製品仕様
-
- 最大昇降行程
10m -
昇降行程とは最下階の床面から最上階の床面までの高さ(エレベーターが移動する距離)です。本製品の最大昇降行程は10mです。
- 最大昇降行程
-
- 最大停止箇所
4ヶ所 -
最大4カ所まで停止可能です。
- 最大停止箇所
-
- ナイトモード
-
ご家族が就寝中の早朝や深夜、来客時など、より静かに運転させたいときに有効です。操作もワンタッチで簡単、便利に使えます。
-
- 省エネモード
業界No.1の省エネ※2 -
電気代は1カ月わずか約380※2円
※1昇降行程3m、1日20回使用した場合の1カ月の電気料金。1kWh=31円:税込(公益社団法人 全国家庭電気製品公正取引協議会 令和4年7月新電気料金目安単価より)で算出。
※2「スイ~とホームS ファミリー」(オプションなし)において。2024年3月現在。
- 省エネモード
-
- スマ〜と運転機能
業界初★ 業界最速★ -
乗車率等によって、上昇速度を最高30m/minの業界最速クラス★にスピードアップ。3・4階建てなどでは、特に速さを実感できます。
- スマ〜と運転機能
-
- ヘルスエアー®機能
搭載 循環ファン -
「ヘルスエアー®機能」と「脱臭フィルター」で空気を24時間清潔に保ちます。
- ヘルスエアー®機能
-
- はさまりまセンサー
(はさまれ防止センサー)業界No. 1★ -
134本の近赤外線センサーで、感知高さは床面10mm〜1580mm。車いすでの乗り降り時にも、小さなお子様が一緒の時でも、閉まりかけた扉が身体に触れずに再び開いて、はさまれを防止します。
- はさまりまセンサー
-
- 冠水時管制運転
-
大雨、台風、漏水などでエレベーターピット内への浸水を感知すると、乗客を最下階以外へ避難させ休止状態にします。わずかな浸水でも感知し、浸水状態でのエレベーター使用を防ぎます。
-
- 遠隔監視システム
24時間365日 -
お客様のホームエレベーターとメンテナンス会社を電話回線で結び、緊急時には、エンジニアが迅速に出動・処置します。
※遠隔監視システムをご使用になるには当社推奨のメンテナンス会社との契約が必要です。
- 遠隔監視システム
-
- 外部連絡用電話機
-
万一の場合に外部と直接連絡をとることができます。もちろん、通常の電話機としてもご使用いただけます。
-
- 乗場インジケーター
-
乗場ロビーでエレベーターの位置や運転方向が分かります。
-
- 情報表示パネル
-
ルーム内に液晶パネルを設置。ルームの位置や運転状態に応じたメッセージを表示します。
-
- 出入口・天井高さ 100mmUP
-
出入口高さを従来の1900㎜から2000㎜に100㎜UP、天井高さを従来の2000㎜から2100㎜に100㎜UPし、ゆったりとしたルーム空間を実現しました。また、背の高い荷物を運ぶ時にも便利です。
-
- 手すり
(両側・直線タイプ) -
ご高齢者やお子さまが体を支えることができます。ルーム入口ですぐつかめ、手にやさしくフィットします。
- 手すり
-
- 音声アナウンス
-
運転状態に応じて、運転方向や到着案内などを音声で案内します。
-
- 点字表示
-
乗場ボタンとルームの操作パネルに点字表示を行います。
-
- 聴覚障がい者対応用
インターホン -
インターホンの呼びボタンを押し続けると表示灯が「呼出中」に。外部の方が応答すると「応答中」と表示が切替り、通話ができます。停電時も約60分間使用可能です。
- 聴覚障がい者対応用
- ★ホームエレベーターおよび小規模建物用小型エレベーターにおいて 2024年3月現在 当社調べ
